Προχωρήσαμε σε μια δοκιμαστική κατασκευή κεραίας Endfed που να καλύπτει τις WARC Bands. Οφείλουμε να ομολογήσουμε ότι πέτυχε πολύ εύκολα με μια μικρή προσπάθεια προσθήκης ενός και μόνο counterpoise 0,70 cm.
Τα στάσιμα
στις μπάντες 10 και 18 MΗz δεν ξεπερνούσαν
τα 1,5:1 που με μικρές ρυθμίσεις στο μήκος θα μπορούσαν να έχουν έρθει στο 1:1 στα
σίγουρα. Στην μπάντα των 24 MHz
τα
στάσιμα ανέβηκαν στα 2,1:1 που με τη βοήθεια του εσωτερικού τιούνερ του KEN 480AT μας επέτρεψε
την ασφαλή εκπομπή. Παρατίθενται αναλυτικές φωτογραφίες από την εν λόγω κατασκευή.
Τα δύο μαύρα τούμπο που τυλίχθηκαν τα δύο πηνία είναι πλαστικός σωλήνας ύδρευσης
διαμέτρου περίπου 20 mm. Το
πηνιόσυρμα περιέλιξης έχει διάμετρο 1,25
mm. Το μπλε καλώδιο της
κεραίας είναι 2,5 mm
πολύκλωνο. Η κάθοδος μας ήταν σε ευθεία κάθετη γραμμή 12 μέτρα RG 8. Πρέπει
να γνωρίζετε ότι τα στάσιμα μπορεί αν είναι διαφορετικά σε κάθε περίπτωση εγκατάστασης
λόγω μήκους της καθόδου και των αντικειμένων στον περιβάλλοντα χώρο της κεραίας, όμως

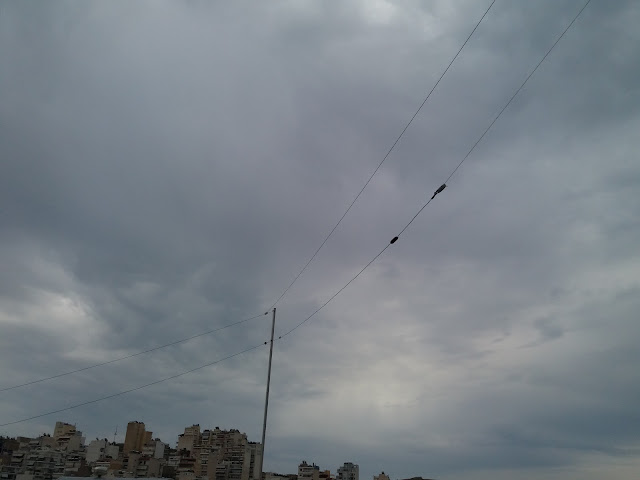

με μικρορυθμίσεις έρχονται εκεί που θέλουμε. Στη φωτογραφία φαίνεται επάνω η end fed σε "Γ" διάταξη των 7/14/21/28 MHz και ακριβώς από κάτω παράλληλα και σε απόσταση περίπου 50
εκατοστών η δεύτερη WARC
Bands 10/18/24 MHz.
